Bluetooth Sensoren – Eine Übersicht unserer kompatiblen Sensoren
Spezialisiert auf die Kommunikation von Sensordaten über alle gängigen Kommunikationsstandards, bieten die Produkte der DATAEAGLE 2000 Serie Sensorherstellern, Maschinenbauern und Endkunden die maximale Flexibilität für industriefähige Sensoren.
Anwender können mit dem Wireless Sensor Gateway DATAEAGLE compact 2730 kabellose Bluetooth-Sensoren einfach und unkompliziert ankoppeln. Der Bluetooth-Sensor wird dabei einmalig mit dem Gateway gekoppelt, um das Sensorprotokoll zu parametrieren. Danach erfolgt über die MAC-Adresse eine eindeutige Zuordnung zum jeweiligen Sensor. Die Sensorwerte können je nach Schnittstelle am Gateway über Feldbus and die Steuerung, an ein lokales Netzwerk oder über Mobilfunk in einem Cloud-Portal angezeigt werden.
Wir haben schon einige Bluetooth -Sensoren von verschiedenen Herstellern wie z.B. Bosch (BCDS), TE oder Hydac angekoppelt. nachfolgend finden Sie eine Übersicht. Gerne können wir jederzeit die Integration ihres Kabel- oder Bluetooth-Sensors prüfen und umsetzen.
Bluetooth Sensoren von Bosch Connected Devices and Solutions
CISS – Connected Industrial Sensor Solution
Der CISS ist ein Multi-Sensor, der Beschleunigung und Vibrationen sowie Umweltbedingungen erfasst. Durch sein robustes Gehäuse eignet es sich perfekt für industrielle Nachrüstanwendungen wie Zustandsüberwachung und vorbeugende Wartung.
- Der industrielle Sensor von Bosch misst 8 Variablen: Beschleunigung, Bewegung/Vibration, Luftdruck, Licht, Feuchtigkeit, Temperatur, Magnetfeldstärke, Geräuschpegel
- Datenübertragung über Bluetooth Low Energy
- Stromversorgung Sensor 5V mit 24 V DC Adapter
- IP 54

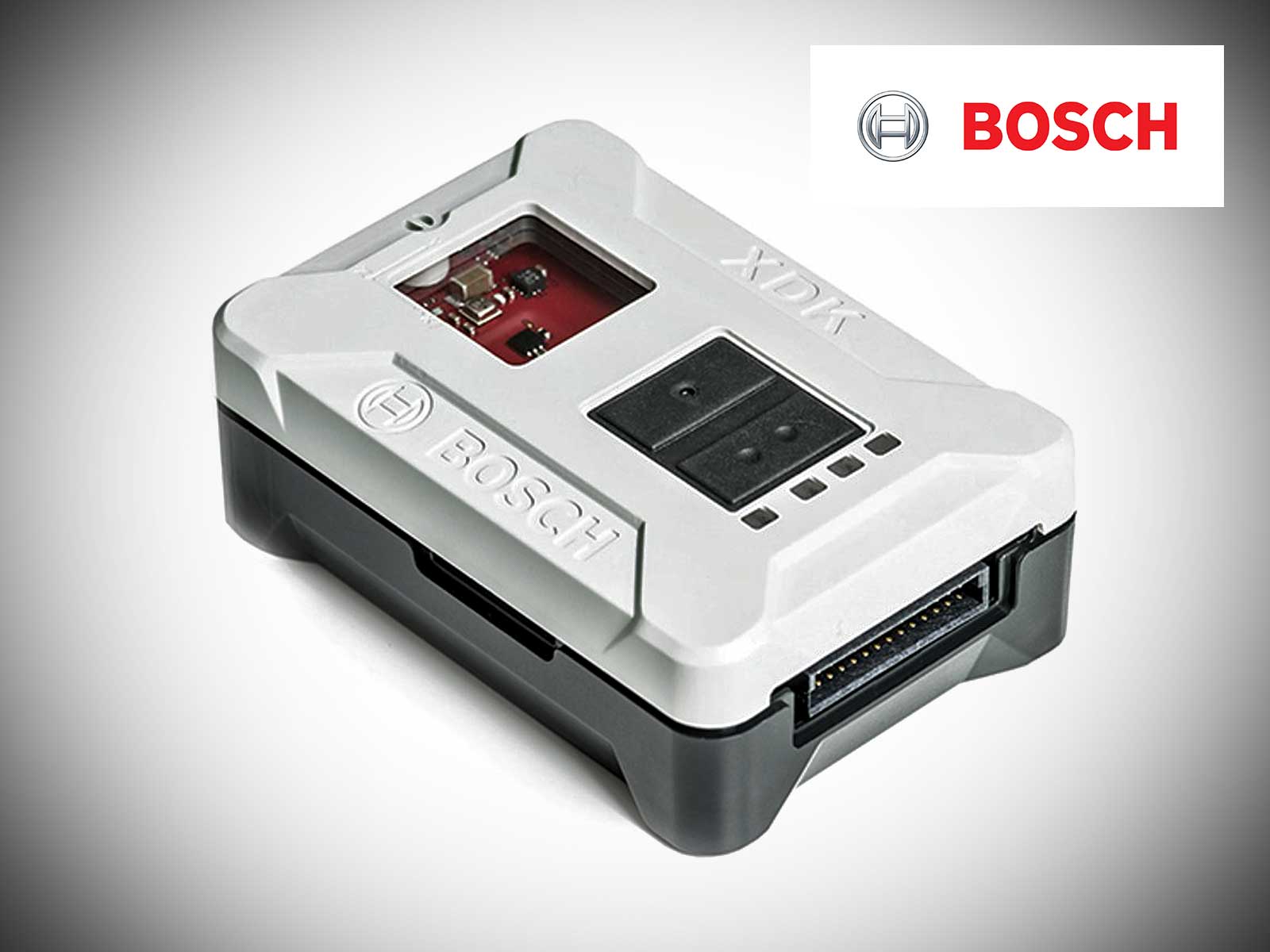

XDK – Cross Domain Development Kit
XDK110 ermöglicht das Rapid Prototyping von sensorbasierten Anwendungen für das IoT und bietet den Anwendern gleichzeitig die Freiheit der Programmierung. Wir empfehlen es für ein PoC.
- Komplett-Sensor-Kit: Beschleunigung, Bewegung/Vibration, Luftdruck, Licht, Feuchtigkeit, Temperatur, Magnetfeldstärke, Geräuschpegel
- Wiederaufladbare Batterie, Mikrocontroller
- IP 30
- Datenübertragung über Bluetooth Low Energy

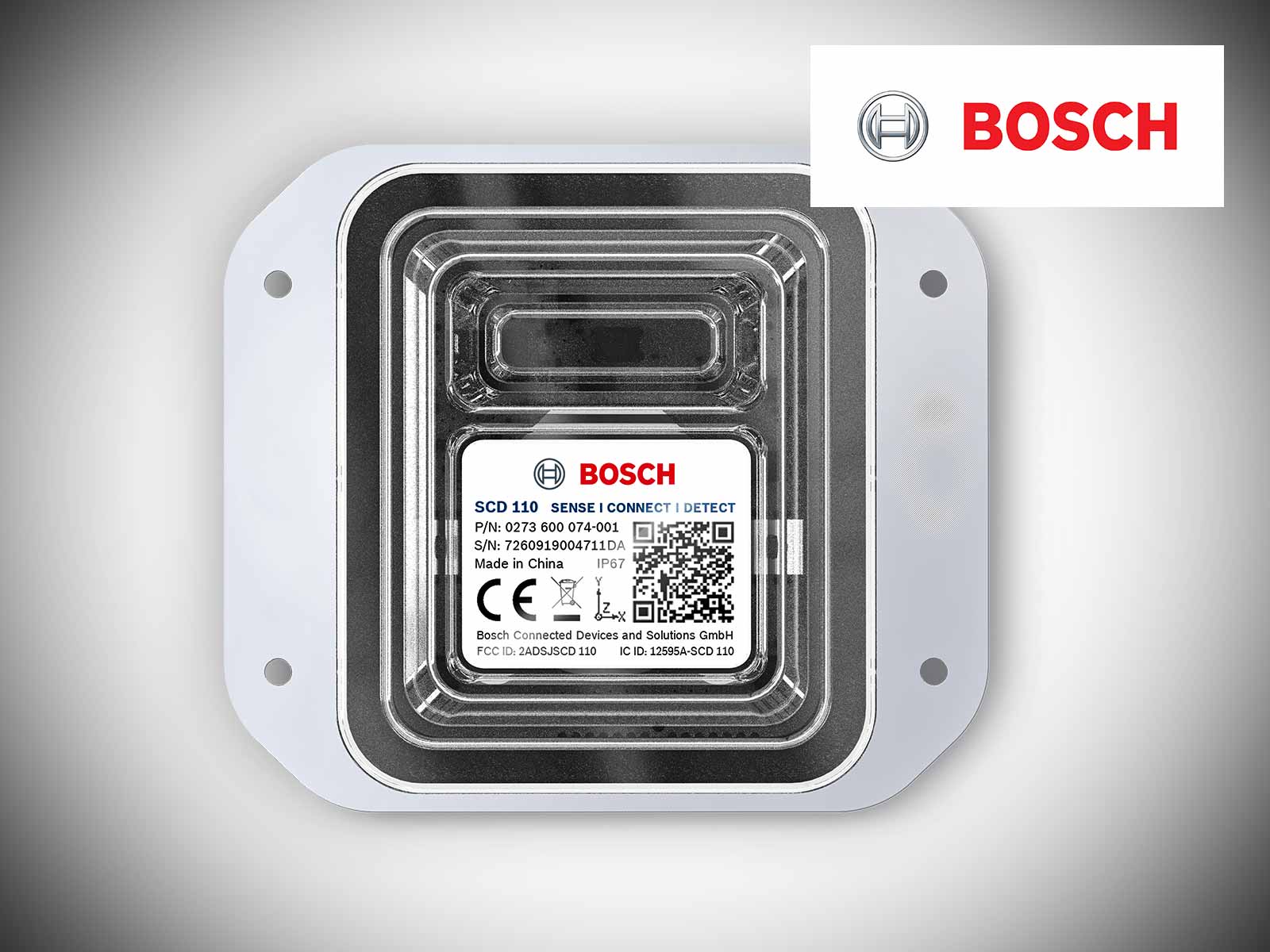

SCD – Sense | Connect | Detect
Das Sense Connect Detect (SCD) ermöglicht Unternehmen einen einfachen Einstieg in die Industrie 4.0 wie Condition Monitoring oder Anomaly Detection. Als einfach zu installierende Lösung lässt sich das Sensorgerät an fast jede Maschine und Komponente anbringen.
- SCD verfügt über 4 eingebaute Sensoren für Vibration, Schock, Temperatur, Magnetfelder und Umgebungslichtintensität
- Datenübertragung über Bluetooth Low Energy
- IP 67
- Batteriebetrieben (bis zu zwei Jahre Batterielebensdauer, nicht aufladbar)
- Integrierte Analytik: Protokollieren von Sensor-Rohdaten von einer Anlage während einer bestimmten Zeit oder Zählen von Betriebsstunden oder Arbeitszyklen
Bluetooth Sensoren verschiedener Hersteller

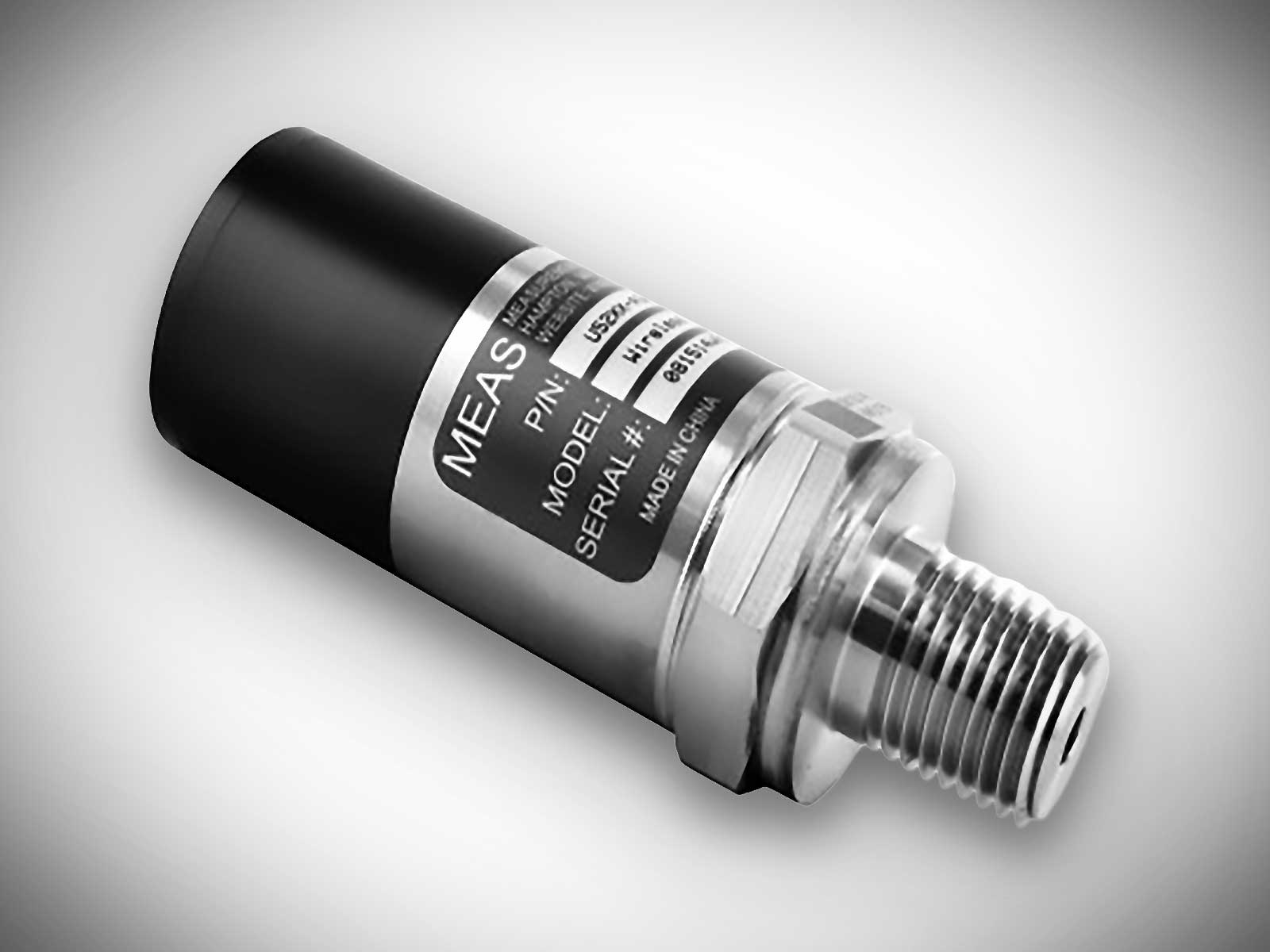

TE- Druckmessumformer
Der drahtlose Druckmessumformer der Serie M5600 aus unserer Microfused Reihe ist in einem Gehäuse aus Edelstahl und Polycarbonat gekapselt. Diese Serie eignet sich zur Messung des Flüssigkeits- oder Gasdrucks, selbst bei schwierigen Medien wie kontaminiertem Wasser, Dampf und leicht korrosiven Flüssigkeiten. Der drahtlose Druckmessumformer der Serie M5600 verfügt über eine hohe Genauigkeit, einen 24-Bit-ADC-Digitalausgang, der keine feste Verdrahtung erfordert, und kann per drahtloser Bluetooth® 4.0-Kommunikation ferngesteuert und überwacht werden.
- TE Modellnummer M5600 (Interne TE-Nummer CAT-PTT0063)
- Druckbereich : 0-50 bis 15000 psi (±0.25% Genauigkeit)
- Druck (bar): 3.5, 7, 10, 20, 35, 70, 200, 350, 500, 700, 1000
- Druck (psi): 50, 100, 200, 300, 500, 1000, 3000, 5000, 7000, 10000, 15000
- Temperaturkompensation von -10 °C bis +60 °C (Genauigkeit des Temperaturausgangs ±3 °C)
- Ausgang/Bereich : 24-bitADC I2C-Protokoll
- Schutzklasse: IP67
- Stromversorgung 3V mit austauschbarer Batterie
Bluetooth-M12-Adapter für alle Kabelsensoren
Die Bluetooth Low Energy Schnittstelle für bis zu 8 analoge oder digitale Kabelsensoren:
- Plug & Play
- Hohe Schutzart: IP67
- Integrierte Antenne
- 4 oder 8 M12-Anschlüsse
- Datenfunkreichweite: Bis zu 70 m
- Bluetooth Low Energy
Sensor: Stromwandler
Die Trennwandler werden direkt an den 3 Phasen der Stromkabel montiert und liefern die Werte, über den vorab installierten Bluetooth Hub DATAEAGLE X-treme IO, per Bluetooth an ein zentrales Gateway. Dadurch können die Sensoren flexibel an verschiedenen Orten im Feld angebracht werden. Das zentrale installierte Gateway empfängt die Daten aus bis zu 30 Metern.
Produktüberblick der Sensoren:
- Trennwandler für 3 Phasen
- Nennstrom zwischen 5 und 500 A
- 0-10 V DC Ausgangssignal
- Einfache Installation
War der richtige Sensor für Sie dabei? Besprechen Sie Ihre Anwendung mit uns und erfahren Sie mehr über die Möglichkeiten von kabellosen Lösungen.
