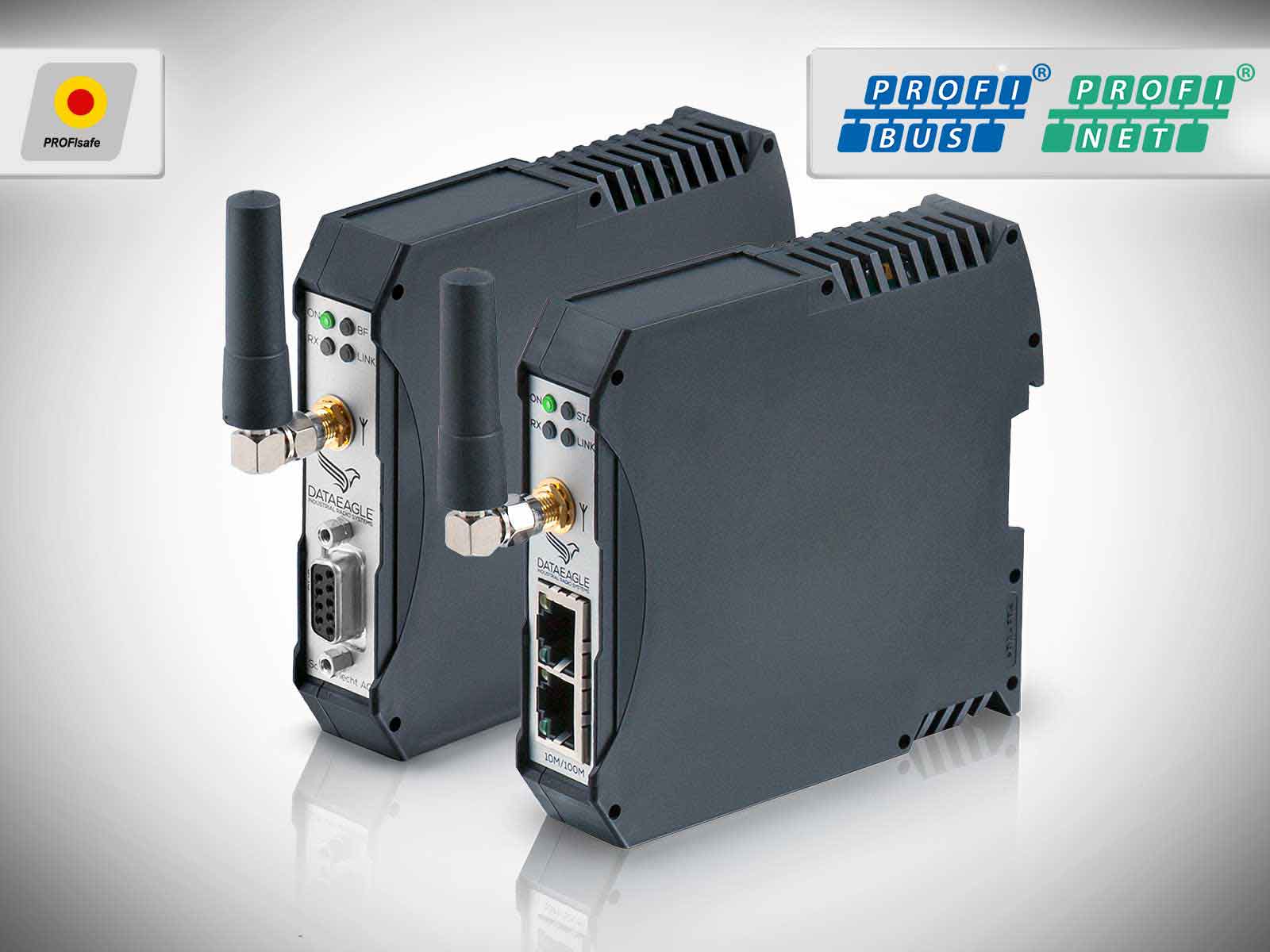

Wireless PROFIsafe – DATAEAGLE 3000/4000
Unsere Produktlinie DATAEAGLE 3732 (PROFIBUS) und DATAEAGLE 4732 (PROFINET) – Wireless PROFIsafe – wurde speziell für die kabellose Übertragung von PROFIsafe über Bluetooth entwickelt. Der Einsatz unserer patentierten Filtertechnologie garantiert eine optimale, zuverlässige Funkverbindung, vor allem bei Wireless PROFIsafe-Anwendungen. Überzeugen Sie sich selbst!
Wireless PROFIsafe – In der Praxis

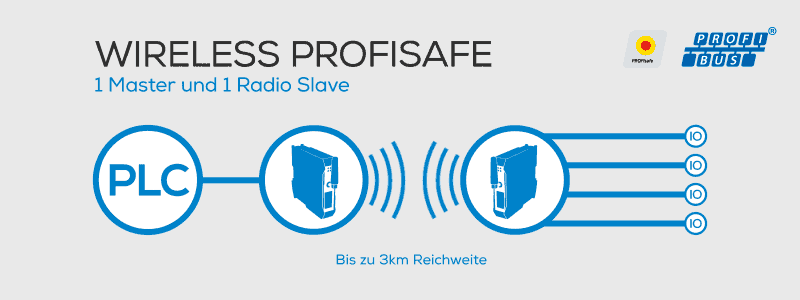

Sensor- und Applikationsdaten werden in der Regel aus Maschinen in der Feldebene zur Nutzung an eine Steuerung übertragen. Soll das angesichts bewegter Teile z. B. in Kläranlagen oder bei Kranen kabellos erfolgen, werden Funkverbindungen genutzt, welche auf den jeweiligen Feldbus ausgerichtet sind: Die Funksysteme DATAEAGLE 3000 und 4000 sind für die Feldbusprotokolle PROFIBUS und PROFINET mit Unterstützung von PROFIsafe entwickelt. Durch die patentierte Datenvorverarbeitung in den Geräten wird eine besonders hohe Anlagenverfügbarkeit erzielt.
Wenn Sie tiefe Informationen zum Einsatz von Funktechnologien für Safety-Anwendungen möchten, dann finden Sie diese im verlinkten Webinar. Dort sprechen unsere Experten darüber, wie eine sichere und stabile Datenkommunikation, unter Berücksichtigung der Safety-Regularien, über Funk umgesetzt werden kann.
Wireless PROFIsafe – Produkteigenschaften
Um die Installation für unsere Kunden so einfach wie möglich zu machen steht bei uns Plug&Play im Vordergrund genauso wie eine zuverlässige Funkkommunikation. Für die Übertragung kommen unterschiedliche Funktechnologien, meistens Bluetooth 5 (2,4 GHz) oder 869 / 915 MHz im unlizenzierten Band zum Einsatz. Es gibt 2 verschieden Gehäusevarianten compact (IP 20) für die Schaltschrankmontage und X-treme (IP65) für den Einsatz in direkter Industrieumgebung oder im Außenbereich.
• Die DATAEAGLE 3000-Serie eignet sich für die Übertragung von PROFIsafe über PROFIBUS.
• Die DATAEAGLE 4000-Serie eignet sich für die Übertragung von PROFIsafe über PROFINET, CIPsafety über EtherNet/IP und openSAFTEY via UDP.
Wireless PROFIsafe – Ihre Verbindung mit Zukunft
Geben Sie Ihrer Funk-Lösung das gewisse Extra: Mit der Schildknecht Inbetriebnahme-Garantie erhalten Sie eine professionelle, kraftvolle und überzeugende Unterstützung bei der Installation. Die DATAEAGLE Datenfunksysteme stehen für eine lange Lebensdauer, Wartungsfreiheit und garantieren eine stabile Verbindung und eine dauerhafte Verfügbarkeit von Maschinen und Anlagen ohne Ausfallzeiten.
PROFIsafe – gleiches Protokoll mit Funk und Kabel
Ganz gleich ob für eine Kran-Steuerung, die Not-aus-Übertragung einer Produktionsmaschine oder andere sicherheitsrelevante Kommunikation: PROFIsafe hat sich als Standard für funktional sichere Kommunikation etabliert und ist seit 2007 unter der Bezeichnung IEC 61784-3-3 internationale Norm. Über das sicherheitsgerichtete Protokoll werden Daten zwischen einer Sicherheitssteuerung (F-PLC bzw. F-Host) und Feldgeräten (F-Devices) übermittelt. Während Steuerung und Device in der Regel sicherheitsgerichtete Komponenten sind und entsprechend zertifiziert sein müssen, hat PROFIsafe gemäß Systembeschreibung keine Rückwirkung auf die eingesetzten Standard-Busprotokolle: ob mit Industrial Ethernet (PROFINET IO), per RS485 (PROFIBUS-DP), über Backplanes oder Wireless – das verwendete Verfahren für die Datenübertragung hat keinen Einfluss auf die Sicherheits-Einstufung. Es handelt sich bei den Übertragungskanälen lediglich um sogenannte „Black Channels“, von denen die tatsächliche PROFIsafe-Anwendung komplett unabhängig aufgebaut ist. Dem entsprechend heißt es auch in der PROFIsafe Systembeschreibung: Eine drahtlose Übertragung ist zulässig, solange eine ausreichende Verfügbarkeit (keine Fehlauslösungen) und IT-Sicherheit (Security) gewährleistet sind.

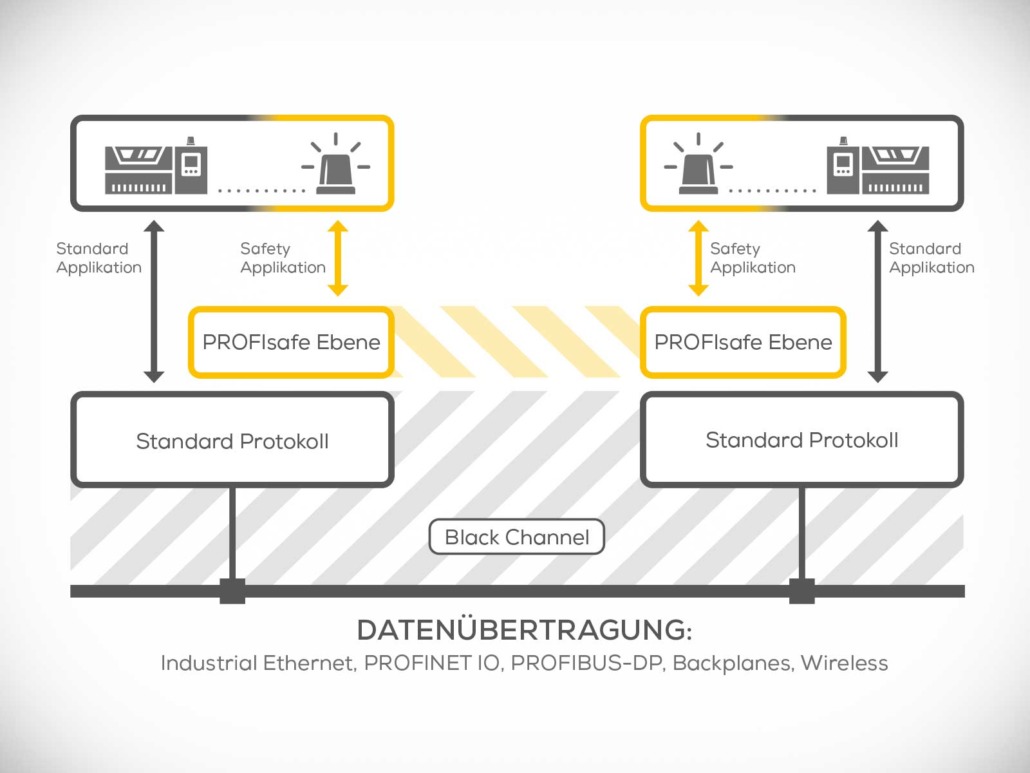

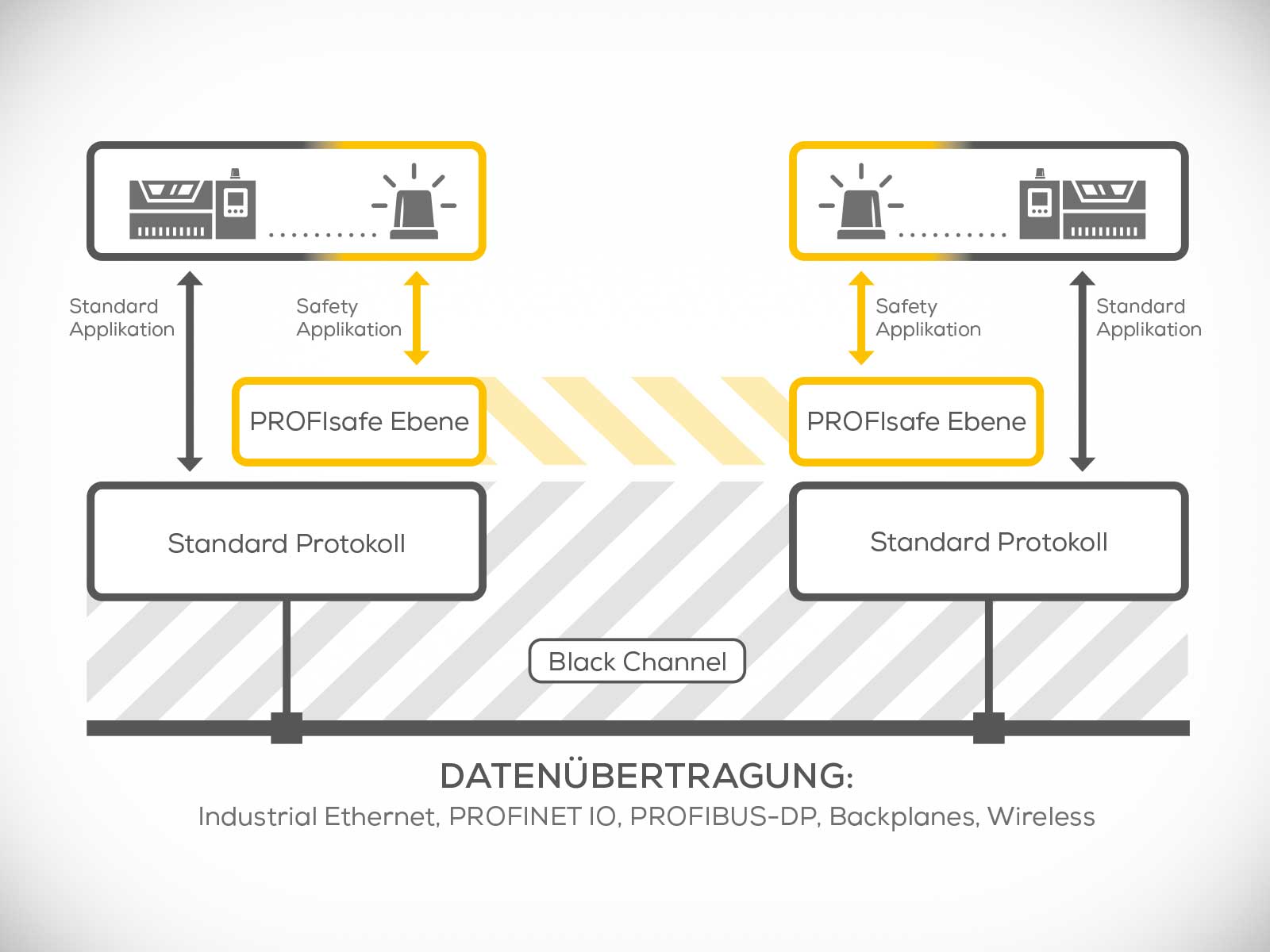

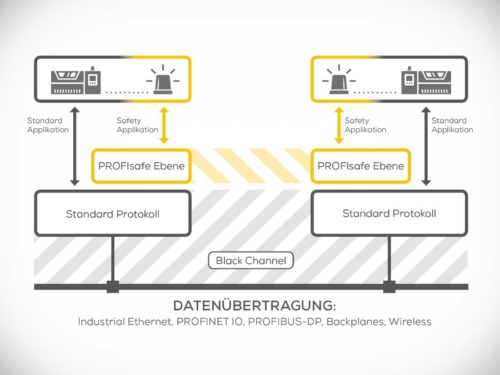

Sichere Datenübertragung per Funk: das Black-Channel-Prinzip im Detail
Das heißt also, dass die Verwendung von Wireless-Technologien ebenso wie andere Funktechnologien auch qua Definition vorgesehen und möglich ist. Sowohl die Sicherheitssteuerung als auch das Remote-IO-System – zum Beispiel ein Safety-Switch – beinhalten das Safety-Protokoll. Die Schnittstelle dazwischen ist lediglich der Kanal zur Übertragung der Sicherheitsinformationen. Dem entsprechend ist für das drahtlose Gerät keine Sicherheitszertifizierung notwendig und es wird behandelt wie andere Infrastrukturkomponenten, beispielsweise Switches oder Kabel. Das spart beim Einsatz einer Black-Channel-Lösung die Neuberechnung oder Nachprüfung des Sicherheitslevels (SISTEMA).
Auf einen Blick: Safety über Funk mit PROFIsafe und DATAEAGLE
- PROFIsafe kann mit Funklösungen realisiert werden – mit dem Black-Channel-Prinzip hat die Datenübertragung keinen Einfluss auf die Sicherheits-Einstufung.
- Bei der Auswahl der passenden Funklösung sollte die niedrigere Datenrate und schwankende Latenz von Funk gegenüber Kabel berücksichtigt werden.
- Optimal eignen sich Funkübertragungen mit vorverarbeiteten Datenpaketen, wie z.B. DATAEAGLE von Schildknecht. Das Verfahren senkt die Datenmenge und erhöht die Stabilität.
- Safety-kritische Anwendungen können mit PROFIsafe und Datenfunk realisiert werden – und haben sich im industriellen Umfeld bewährt, teils über viele Jahre Laufzeit und ohne Unterbrechung durch Busfehler.
STB Steuerungstechnik Beck
„Der Aufzug wurde kurz vor der Vierschanzentournee vom TÜV ohne jede Nacharbeit für den Betrieb freigegeben. „Nach den ersten 2 Jahren stellten wir fest, dass die Verfügbarkeit des Aufzuges nahezu 100% beträgt“
Didier Kärst
„Die Seilbahn am Montmartre in Paris, läuft seit 2006 fehlerfrei dank unserer Safety-Funktechnologie“
Steffen Boschert, Inhaber SWL
„Wir waren mit der Qualität und Zuverlässigkeit der eingesetzten Funksysteme und insbesondere dem Support seitens der Firma Schildknecht sehr zufrieden. Mit den eingesetzten Funkmodulen konnten die geforderten Sicherheitsstandards entsprechend DIN 56950-1 1 erreicht werden.“
Über uns
Die Schildknecht AG entwickelt seit über 40 Jahren Datenfunksysteme für den industriellen Einsatz und setzt dabei auf den aktuellsten Stand der Technik wie zum Beispiel aktuell Bluetooth 5. Die Kernkompetenz sind sichere und stabile Funkübertragungen und werden in der Krantechnik, Wasserwirtschaft, Bühnentechnik, in Hebezeugen sowie Lift- und Seilbahnanlagen eingesetzt.
