Zurück zu Industrial Wireless

Wireless PLC / IO

Wireless Ethernet WIRELESS SAFETY WIRELESS PROFIBUS Wireless CAN Wireless PLC/IO Antennen

IO zu IO und IO zu SPS

DATAEAGLE 2000 – ermöglicht die kabellose Übertragung von IO-Signalen oder funktioniert als Feldbus-Konverter.

DATAEAGLE 2000

Mit der DATAEAGLE 2000-Serie können Sie eine drahtlose IO-IO-, IO-Feldbus- oder Feldbus-Feldbus-Kommunikation aufbauen. Sie funktionieren als Basisgeräte und werden mit verschiedenen IO-Karten oder Feldbusschnittstellen kombiniert, um eine robuste Funklösung zu erhalten. In Abhängigkeit von der eingesetzten Funktechnologie können unsere Datenfunksysteme die Daten über Entfernungen von bis zu 3 km übertragen.

Je nach Gehäuse und der Unterstützung verschiedener Feldbusoptionen sind die Geräte in einer Compact-, X-treme- oder Classic-Version erhältlich. Mit bestimmten Kombinationen dieser Versionen sind verschiedene Arten von Lösungen möglich, wie z. B. Wireless-IO-Lösung, Wireless-Feldbuskonverter und IoT-Lösungen.

Wireless PLC / IO ((•)) Datenfunk mit DATAEAGLE ((•)) Schildknecht AG

Wireless PLC / IO – DATAEAGLE X-treme IO 2730

Das Gerät mit Schutzart IP67 ist für die Übertragung über eine Entfernung von bis zu 70 m geeignet. Es ist mit Bluetooth Low Energy für eine höhere Übertragungskapazität dank größerer Bandbreite ausgestattet und verfügt über mehrere Optionen für die IO-Kommunikation. Diese Plug-and-Play-Lösung hat eine integrierte Antenne und ist in verschiedenen Sets erhältlich.

Verschiedene Plug-and-play-Sets des DATAEAGLE X-treme IO 2730:

  • 8DI ↔ 8DO
  • 4DI ↔ 4DO
  • 4DI 4DO ↔ 4DI 4DO
  • 4AI 4AO ↔ 4AO 4AI 4-20 mA
  • 4AI 4AO ↔ 4AO 4AI 0-10 V

Dieses individuelle Gerät kann drahtlos kommunizieren mit:

  • DATAEAGLE X-treme IO 2730 (zur kabellosen Übertragung von digitalen und analogen Signalen im Set)
  • DATAEAGLE Compact 2730 (zur drahtlosen Übertragung an ein Feldbussystem oder für eine IoT-Lösung)
DATAEAGLE X-treme IO 2730 • Analoge und digitale IO Signale zuverlässig mit Funk übertragen

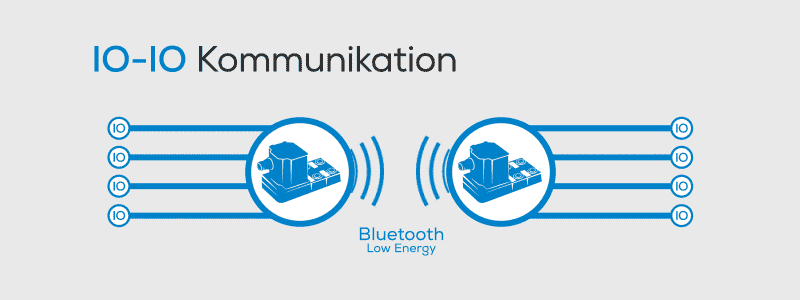

Wireless PLC / IO - DATAEAGLE X-treme IO 2730 Kommunikationsmöglichkeiten
zu technischen Details
zu IoT-Lösungen

Wireless PLC / IO – DATAEAGLE Compact 2710

Das Gerät mit Schutzart IP20 ist für die Übertragung über eine Distanz von bis zu 300 m geeignet. Es überträgt die Daten per Bluetooth 2.1 und bis zu 5 IO-Karten können gleichzeitig mit diesem Grundmodul integriert werden. Mit unterschiedlichen Feldbusoptionen auf der Sender- und Empfängerseite ist auch eine drahtlose Feldbuskonverterlösung möglich.

Mögliche Integrationen (IO-/Feldbuskarten) mit dem DATAEAGLE Compact 2710:

  • Integrierter DP-Slave
  • IO Modul 6 x digital IO; 2 x analoge Inputs 0-10 V; 2 x analoge Outputs 0-10 V
  • IO Modul 6 x digitale IO; 2 x analoge Inputs 4-20 mA ; 2 x analoge Outputs 4-20 mA
  • Relais 12 V
  • IO-Modul 8 x digitale IO-Relais

Dieses Gerät kann drahtlos kommunizieren mit:

  • DATAEAGLE Compact 2710 (zur drahtlosen Übertragung von digitalen und analogen Signalen oder zur drahtlosen IO-Feldbus-Kommunikation)
  • DATAEAGLE Classic 2710 (für drahtlose Feldbuskonverter wie z. B. drahtlose Übertragung von Profibus zu Profinet)

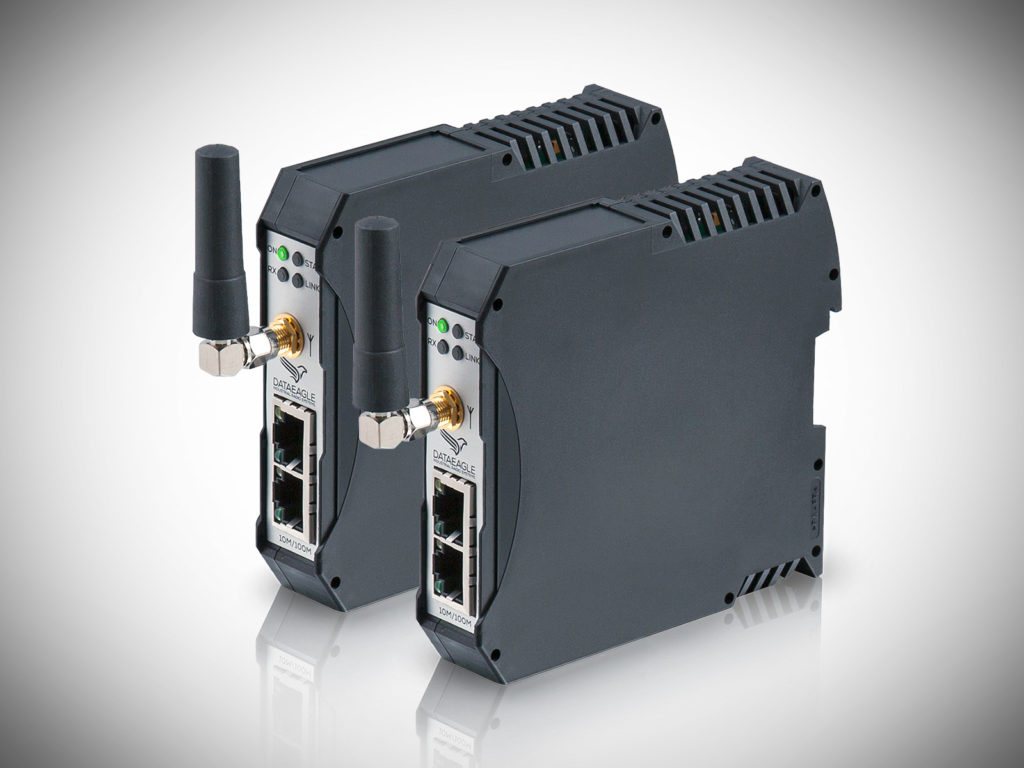

Wireless PLC / IO - DATAEAGLE Compact 2710
Wireless PLC / IO - DATAEAGLE Compact 2710 Kommunikationsmöglichkeiten
zu technischen Details

Wireless PLC / IO – DATAEAGLE Classic 2710

Dieses Gerät eignet sich für die Übertragung über eine Entfernung von bis zu 300 m. Es ist in IP20 ausgeführt und nutzt Bluetooth 2.1. Es kann in Kombination mit dem DATAEAGLE Compact 2710 in Kombination eingesetzt werden, um eine drahtlose Übertragung zwischen IO und Feldbus zu ermöglichen oder eine drahtlose Feldbuskonverter-Lösung zu erstellen.

DATAEAGLE Classic 2710 Interface Optionen:

  • Profinet interface
  • Profibus interface
  • MPI Interface
  • MPI Remote access

Dieses Gerät kann drahtlos kommunizieren mit:

  • DATAEAGLE Compact 2710 (für drahtlose Feldbuskonverter wie z. B. drahtlose Übertragung von Profibus zu Profinet oder IO zu Profinet)
  • DATAEAGLE Classic 2710 (für drahtlose Feldbusübertragung)
DATAEAGLE 3715A Classic 2710 • Wireless MPI • drahtlose Datenübertragung mit SIEMENS MPI Schnittstelle
Wireless PLC / IO - DATAEAGLE Classic 2710 Kommunikationsmöglichkeiten
zu technischen Details

Wireless PLC / IO – DATAEAGLE Compact 2730

Dieses Gerät ist mit Bluetooth Low Energy ausgestattet und eignet sich für die drahtlose Übertragung bis zu einer Entfernung von 70 m. Das IP20 Gateway empfängt drahtlose IO-Signale oder Werte von BLuetooth Devcies wie zB Sensoren und konvertiert diese zu Feldbussignalen.  Es kann die Daten auch per Mobilfunk in die Cloud übertragen und kommt als wichtige Komponente in IoT-Lösungen zum Einsatz.

Mögliche Integrationen mit dem DATAEAGLE Compact 2730:

  • Feldbus-Interface:
    • CAN
    • PROFIBUS DP
    • PROFINET IO
    • EtherCAT
    • Ethernet/IP
    • Modbus TCP
    • Ethernet POWERLINK
  • Cloud (für IoT-Lösungen)

Dieses individuelle Gerät kann drahtlos kommunizieren mit:

  • DATAEAGLE X-treme IO 2730 (zur drahtlosen Kommunikation zwischen IO-Signalen und einem Feldbussystem oder Cloud)
  • Sensoren mit Bluetooth Low Energy (für IoT-Lösungen)
DATAEAGLE Compact 2730 Cloud

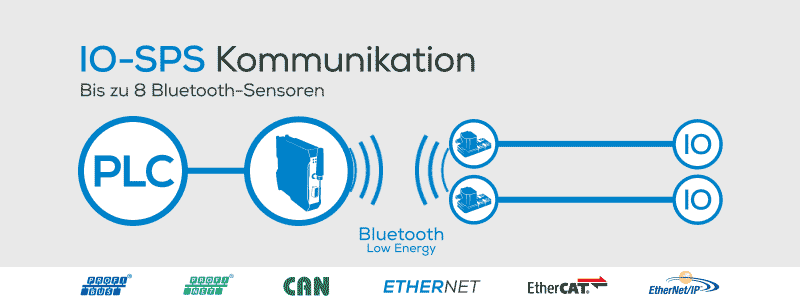

Wireless PLC / IO - DATAEAGLE Compact 2730 Kommunikationsmöglichkeiten
zu technischen Details
zu IoT-Lösungen

Wireless PLC / IO – DATAEAGLE Compact 2330 / 2340

Dieses Gerät nutzt den Frequenzbereich 868/869 MHz (Europa) oder 900-915 MHz (für Amerika), um Daten über eine lange Strecke von ca. 3 km zu übertragen. Es ist für die IO-IO-Übertragung geeignet und unterstützt auch Feldbusübertragungen. Es ist in IP20 ausgeführt und es können maximal 5 IO-Karten gleichzeitig an dieses Grundgerät angeschlossen werden.

Mögliche Integrationen (IO-/Feldbuskarten) mit dem DATAEAGLE Compact 2330/2340:

  • Integrierter DP-Slave
  • IO Modul 6 x digital IO; 2 x analoge Inputs 0-10 V; 2 x analoge Outputs 0-10 V
  • IO Modul 6 x digitale IO; 2 x analoge Inputs 4-20 mA ; 2 x analoge Outputs 4-20 mA
  • Relais 12 V
  • IO-Modul 8 x digitale IO-Relais

Dieses individuelle Gerät kann drahtlos kommunizieren mit:

  • DATAEAGLE Compact 2330 / 2340 (zur drahtlosen Kommunikation zwischen IO- und Feldbussignalen oder Feldbus- und Feldbussignalen)
Wireless PLC / IO - DATAEAGLE Compact 2710

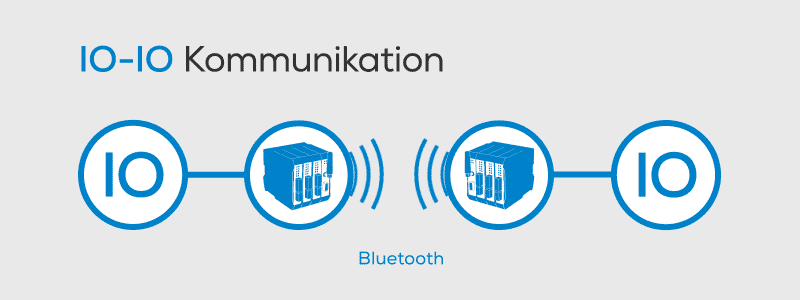

Wireless PLC / IO - DATAEAGLE Compact 2330 / 2340 Kommunikationsmöglichkeiten
zu technischen Details
