Richtantenne Art. Nr.: 10774 für 2,4 GHz

Antennentechnik und Zubehör

Antennen und Antennenkabel beeinflussen stark die Qualität einer Funkverbindung. Wir haben die wichtigsten Fakten zur Antennentechnik und von uns getestetes Zubehör im Leitfaden ‚Antennen 1Mal1‘ zusammen gestellt.

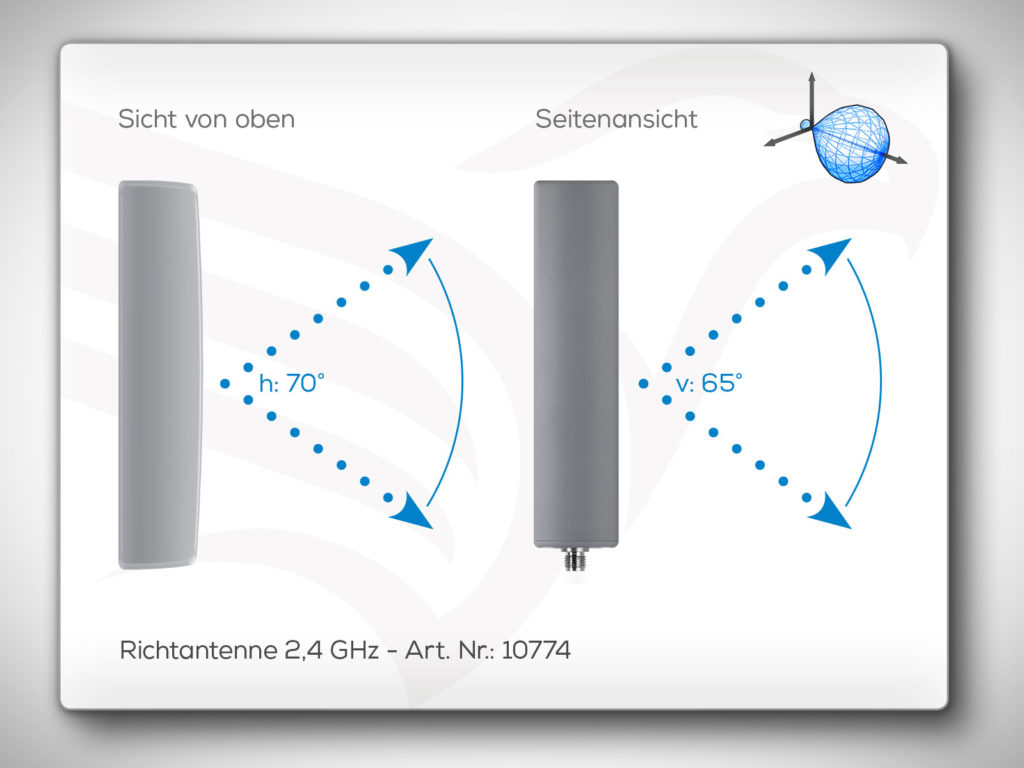

Richtantenne 2,4 GHz Art. Nr.: 10774

Öffnungswinkel	h: 70°, v: 65°
Polarisation	RHCP
Antennengewinn	8,5 dBi
IP/Schutzklasse	IP20
Anschluss	SMA-Female
Befestigung	Wandmontage
Passendes Antennenkabel	10589 (SMA-male 0,5m), 10629 (SMA-male 1m), 10279 (SMA-male 2m), 10273 (SMA-male 4m), 10935 (SMA-male 6m), 10284 (SMA-male 10m)
Optionales Montagematerial	10519 (Antennenmontagehalter), 10882 (Befestigungskit)
Abmessungen in mm	101 x 95 x 32
Lieferumfang	Antenne, Wandmontage-Material
Antennenfrequenz	2300 – 2500 MHz

Je höher der Antennengewinn, desto höher die Reichweite, aber desto geringer der Öffnungswinkel und je schmaler der Öffnungswinkel, umso größer wird die Reichweite.

Richtantenne Grundlagen

Bei einer Richtantenne wird die Strahlungsdichte in eine genaue Raumrichtung ausgerichtet. Durch die Richtwirkung wird der Empfang von Störsendern, die außerhalb der Haupt-oder Nebenkeulen liegen, gedämpft, und die Reichweite in Abstrahlrichtung erhöht sich. Somit strahlt die Antenne nur in eine Richtung und hat zum Beispiel einen Öffnungswinkel von 80°.

Antennengewinn: Der Antennengewinn einer Antenne gibt die Verstärkung der Sendeenergie an. Dieser Gewinn ergibt sich durch die Fokussierung der Sendeenergie durch die Antenne in horizontale und/oder vertikale Richtung. Ein Kugelstrahler (den es nur in theoretischer Betrachtung gibt), der die Sendeenergie in alle Richtungen gleichförmig abgibt, hat keinen Antennengewinn (0 dBi und 0 dB) und dient als Basis zur Berechnung des Gewinns. Mehr Informationen zu Antennentechnik Grundlagen finden Sie hier!
