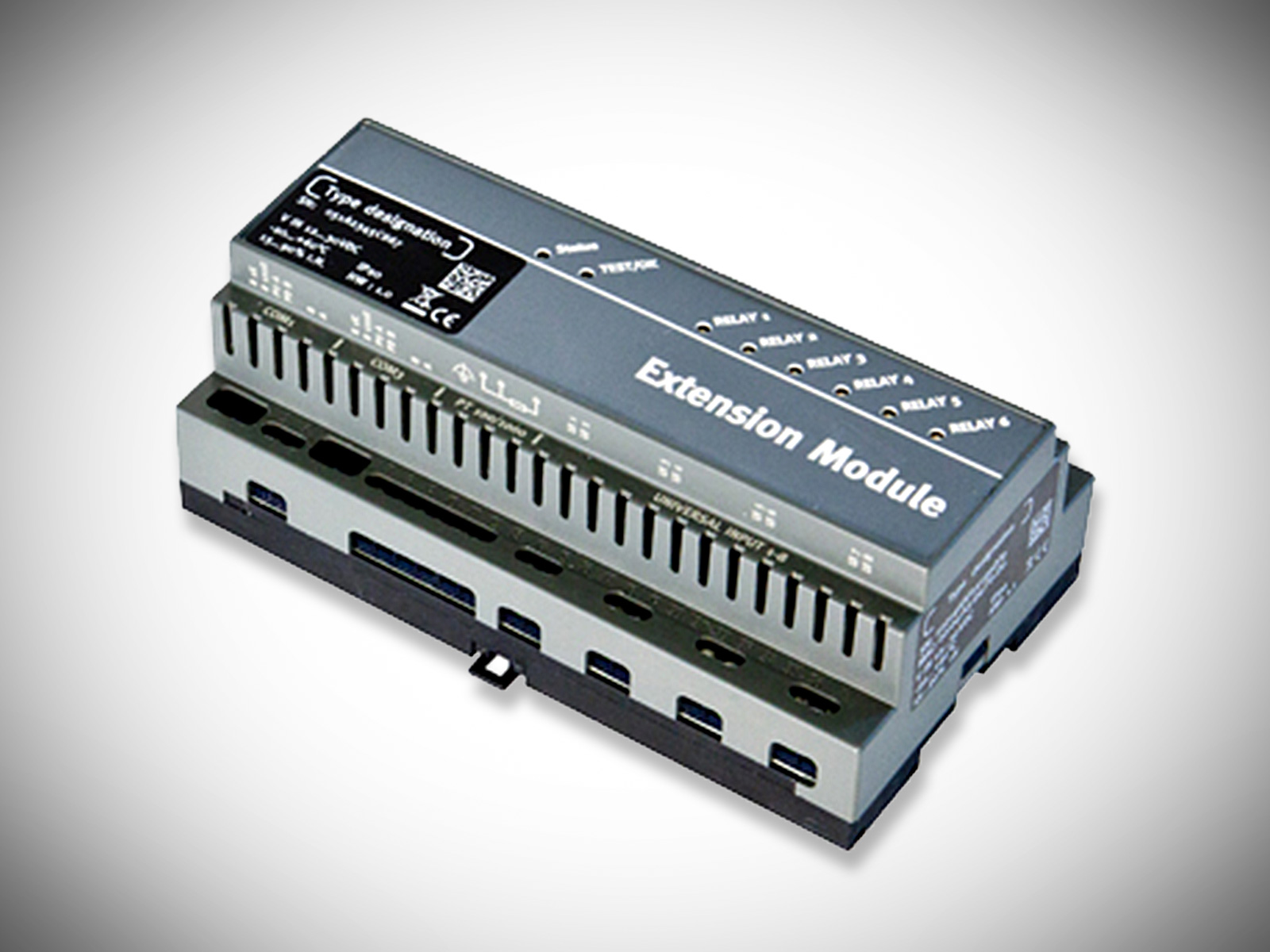

DATAEAGLE 7010 Erweiterungsmodul
Die DATAEAGLE 7000 Serie übertragt Sensor- und Maschinedaten sicher in die Cloud. Die DATAEAGLE 7010er Serie ist dabei das ideale Multifunktionswerkzeug für Mess- und Steueraufgaben für Sensoren. Die Universaleingänge erfassen Daten von Sensoren und Signalgebern optional gibt es serielle Schnittstelen RS232 und RS485. Für die Steuerung von Aktoren stehen mA- und Relais-Ausgänge zur Verfügung.
Die Geräte sind alle Parametrier- und programmierbar, dadurch ist es möglich, komplexe Rechen- und Steueraufgaben umzusetzen. Für die einfache Übertragung der Sensorwerte oder Schaltung er Ausgänge ist jedoch keine Programmierung notwendig!
Zudem verfügt die DATAEAGLE 7010er Serie über einen integrierten Pufferakku, der es ermöglicht bei Ausfall der Versorgungsspannung eine Meldung abzusetzen. Um hochkritische Mess- und Steueraufgaben sicher bewältigen zu können, bietet der DATAEAGLE 7010 mit der LAN-Schnittstelle eine zusätzliche Backupverbindung an. Fällt die bevorzugte Übertragungsverbindung (LAN oder aGSM auswählbar) aus, wird automatisch auf die Zweitverbindung umgeschaltet und die Funktionalität der Anwendung bleibt somit erhalten.
DATAEAGLE 701o Erweiterungsmodul enthält:
- 8 Universaleingänge (4-20 mA oder 0-10 V oder digital)
- 2 serielle Schnittstellen RS485 (Modbus TRTU) und RS232 für einen digitalen Sensor (eine wird für den Anschluss an den DATAEGALE 7010 benötigt)
- 1 Temperatursensor-Eingang (PT100/1000)
- 6 Relais-Ausgänge
- 2 analoge Ausgänge
Bei maximaler Ausbaustufe (1x DATAEAGLE 7010 und 3x DATAEAGLE 7010 Erweiterungsmodul) stehen folgende Schnittstellen zur Verfügung:
- 32 x Universaleingang
- 24 x Relais (8 Gruppen)
- 8 x Analogausgang
- 4 x PT100/1000
- 1 x RS232
- 1 x RS485
Der DATAEAGLE 7012 verfügt nur über 3 Universaleingänge. Der DATAEAGLE 7011 verfügt über 3 Universaleingänge und 2 serielle Schnittstellen. Die Displayerweiterung ist ein intelligentes Grafikdisplay, welches direkt mit der RS232 Schnittstelle des DATAEAGLE 7010/7011 verbunden werden kann.
