Funksystem DATAEAGLE am Schattenberg an der Oberstorfer Skisprungschanze erfolgreich eingesetzt

Applikation

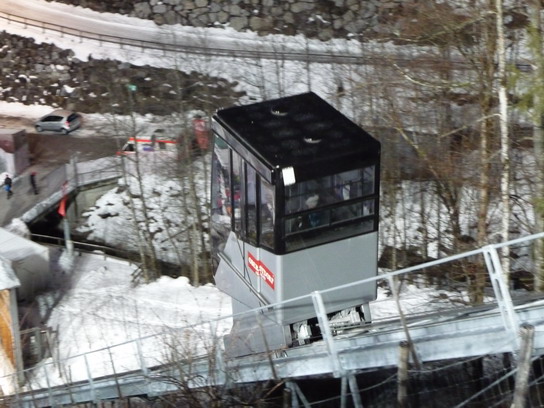

Die Erdinger Arena liegt in Oberstorf und umfasst fünf Skisprungschanzen. In der Arena findet alljährlich Ende Dezember das Eröffnungsspringen der Vierschanzentournee statt. Der dort verbaute Schrägaufzug mit automatischer Niveau-Regelung, spezifiziert nach europäischer Aufzugsrichtlinie, wird über Funkmodule angesteuert. Im November 2011 wurde die Steuerung der Anlage komplett saniert.

Herausforderungen
Die bis dato verbauten Funkmodule wurden aufgrund sehr hoher Störanfälligkeit durch DATAEAGLE 3000 ersetzt. Die besondere Herausforderung ist, dass entlang der ca. 300 Meter langen Fahrstrecke des Schrägliftes zwischen Zentralsteuerung und Kabine keine Sichtverbindung besteht. An Veranstaltungstagen befinden sich tausende Störsender zum Beispiel durch Videoübertragung, Mobil- und Sprechfunk in unmittelbarer Nähe.

Lösung
Der eingesetzte DATAEAGLE 3000 überträgt per Funk die PROFIBUS-Signale an die Kabine. Diese fährt wie ein Aufzug im Selbstfahrermodus mit vollautomatischen Türen an Berg- und Talstation, Die gesamte Steuerung wurde nach den EN81.1 Sicherheitsregeln für die Konstruktion und den Einbau von Aufzügen zum Transport von Personen oder Personen und Lasten, gefertigt und ausgeführt.

Ergebnis
Der Aufzug wurde kurz vor der Vierschanzentournee vom TÜV ohne jede Nacharbeit für den Betrieb freigegeben. „Nach den ersten 2 Jahren stellten wir fest, dass die Verfügbarkeit des Aufzuges nahezu 100% beträgt“ schreibt STB Steuerungstechnik Beck 2014.

Unser Kunde STB Steuerungstechnik Beck GmbH  schreibt:

Der Schrägaufzug wurde 2005 in Betrieb genommen. Die Steuerung wurde im Nov. 2011 komplett saniert. In der alten Anlage war ein Funksystem eines anderen Anbieters verbaut. Die Anlage war sehr störungsanfällig, im Winter war es immer sehr kritisch. Die Anlage wurde 2 Tage vor der Vierschanzen Tournee im Dezember 2011 fertig gestellt worden, der Betrieb lief sofort perfekt, ohne jeden Funkausfall. Mit dem Dataeagle läuft die Beckhoff Sicherheitssteuerung sehr stabil. Während der Tournee waren sehr viele Funkkameras usw. auf der Anlage, es gab von keiner Seite Störungen.

Der Schrägaufzug wurde durch unseren langjährigen Kunden ABS Transbahnen aus Österrweich realisiert (Projektbeschreibung mit Bildergalerie hier).
