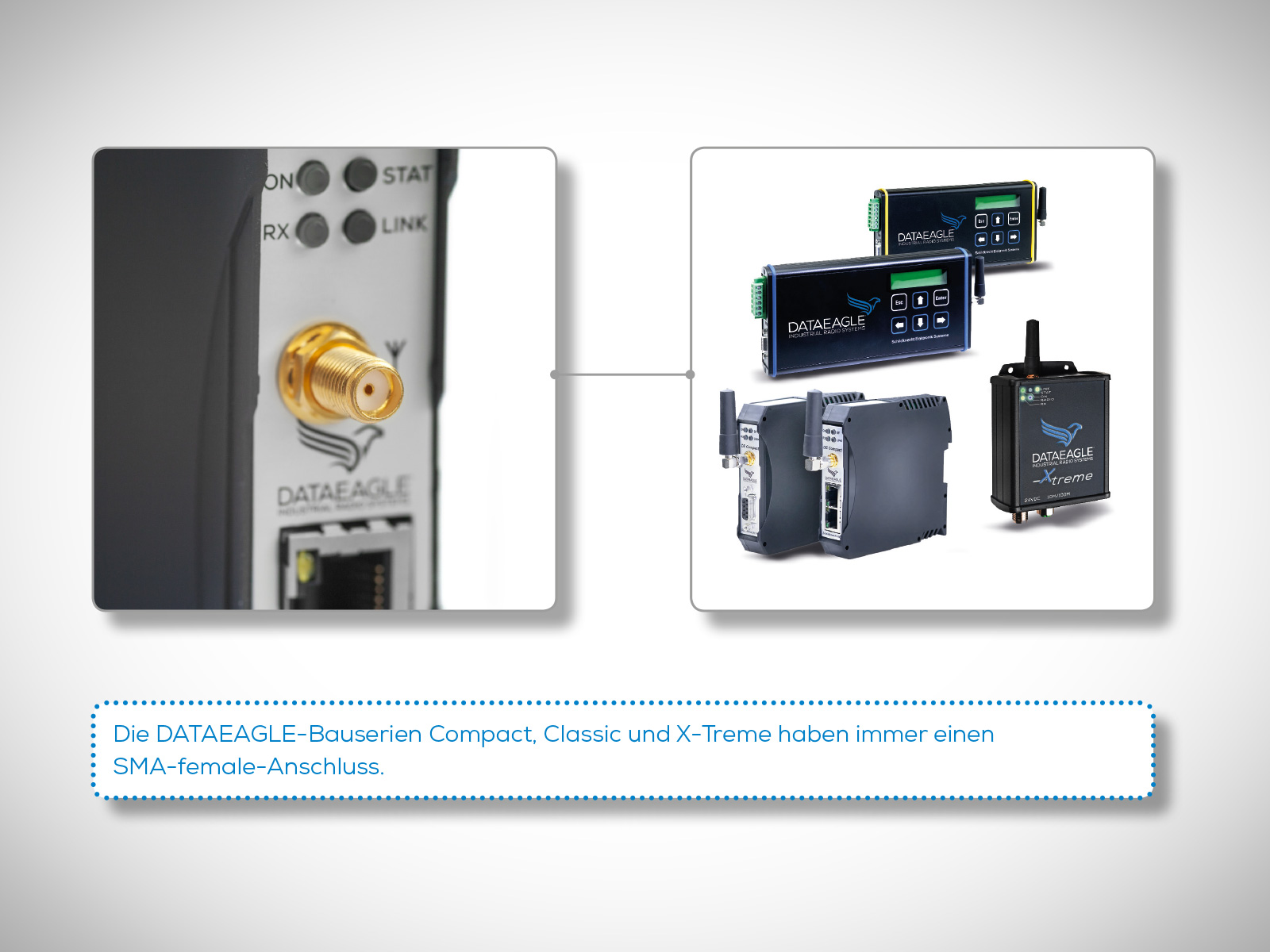

3.1 DATAEAGLE-Antennenanschluss
Die DATAEAGLE-Bauserien Compact, Classic und X-Treme haben immer einen SMA-female Antennenanschluss.
3.2 Antenneninstallation
Antennen können direkt auf dem DATAEAGLE montiert werden oder über ein Kabel abgesetzt werden, wie z.B bei der Antennenmontage auf einem Schaltschrank oder bei einer Mastmontage.

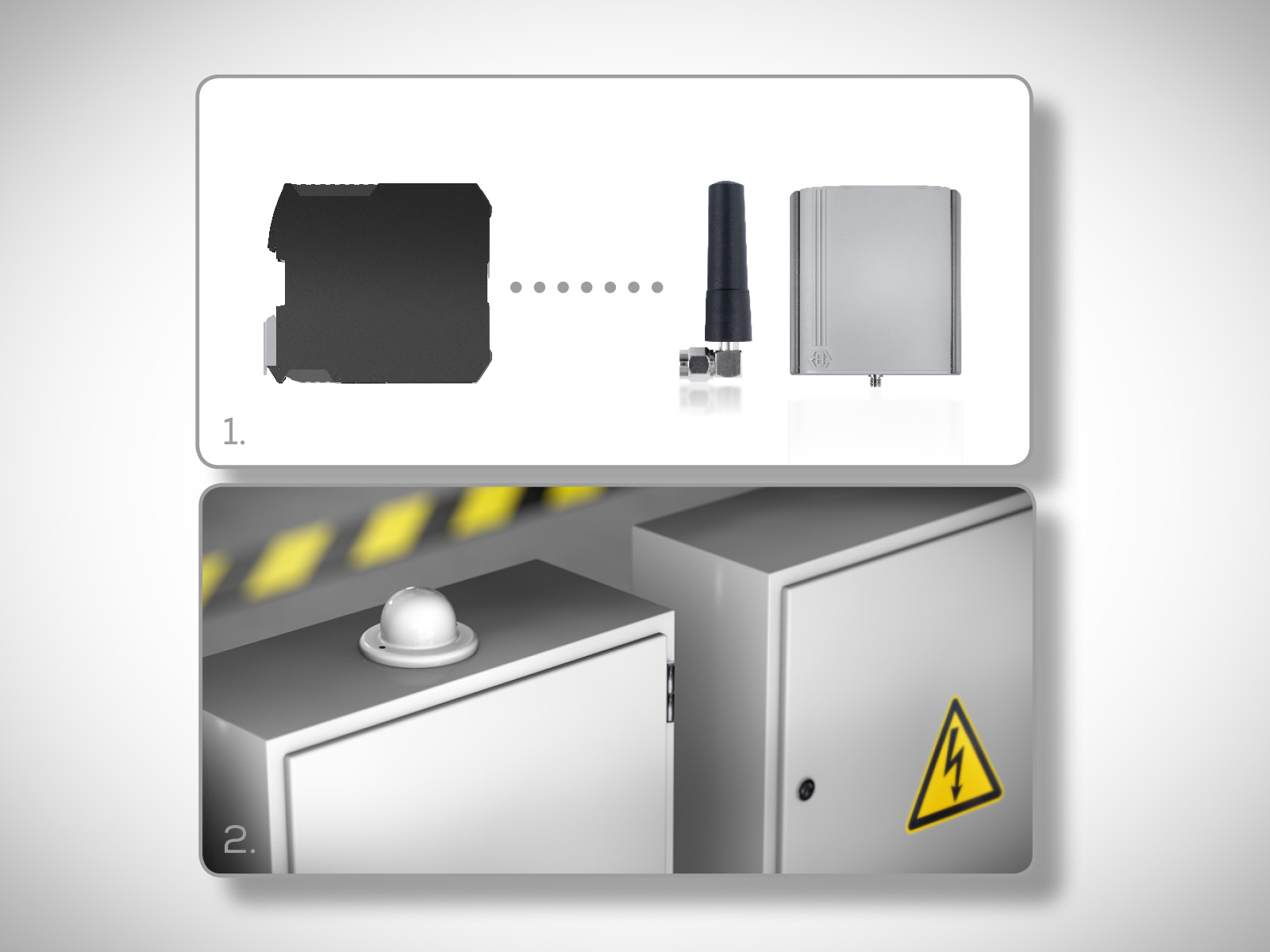

1. Verbinden Sie das Antennenkabel mit dem Antennenanschluss am Funkmodem (DATAEAGLE).
2. Befestigen Sie die Antenne an dem dafür vorgesehenen Platz z.B. außerhalb des Schaltschrankes.

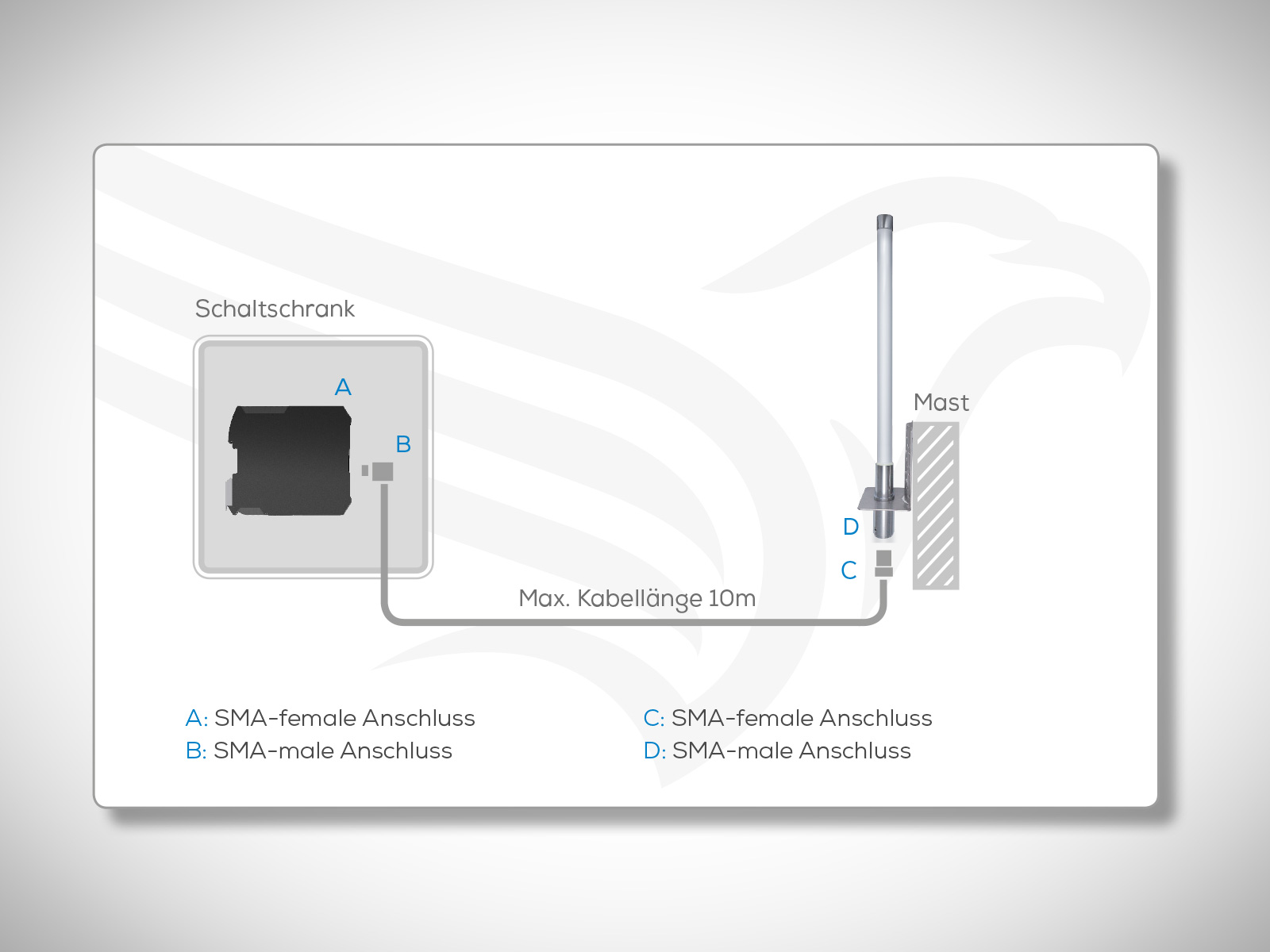

3.2 Antenneninstallation an einem Mast
Montieren Sie Antennen außerhalb des Schaltschranks, denn dieser verursacht eine hohe Dämpfung des Funksignals, was sich negativ auf die Reichweite auswirkt. Die Ausnahme bietet ein Schaltschrank aus Kunststoff, dieser verursacht geringe Dämpfung und macht es somit möglich, eine Antenne im Schaltschrank anzubringen.
Montieren Sie Rundstrahlantennen idealerweise freistehend, z.B. an einem Mast, um auf horizontaler Ebene gleichmäßig in alle Richtungen abstrahlen zu können.

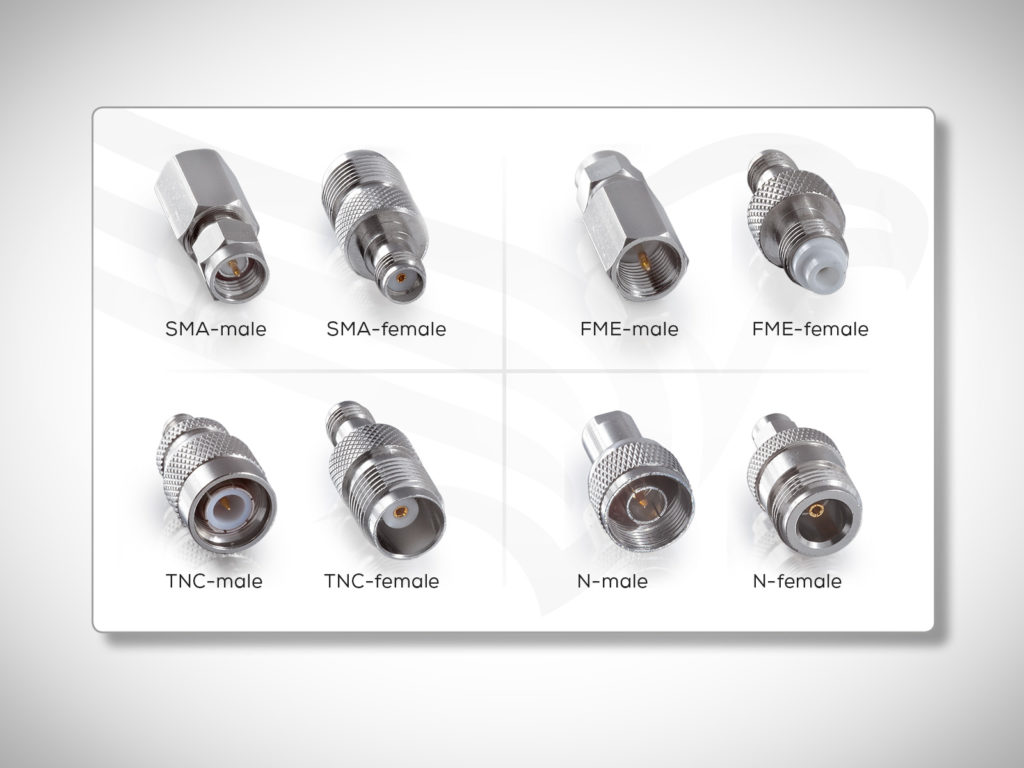

3.3 Antennenstecker Typen
SMA-male und SMA-female
SMA-male-Steckverbinder werden für Anwendungen in Frequenzbereichen von 1 GHz bis 18/ 26,5 GHz (je nach Ausführung) eingesetzt. Die SMA-Steckverbinder sind recht klein, aufgrund der Schraubverriegelung dennoch mechanisch sehr robust.
FME-male und FME-female
Dies sind Miniatur-Steckverbinder mit einer elektrischen Impedanz von 50 Ω für Frequenzen bis zu 2 GHz.
TNC-male und TNC-female
Es handelt sich hierbei um koaxiale Steckverbinder für Hochfrequenz bis etwa 11 GHz. Sie werden durch ein Gewinde miteinander verbunden.
N-male und N-female
Dies sind koaxiale Steckverbinder mit Schraubverriegelung bei einem Einsatzbereich bis 11 GHz. Sie gehören zu den am meisten verwendeten Steckverbindern in der Hochfrequenztechnik.

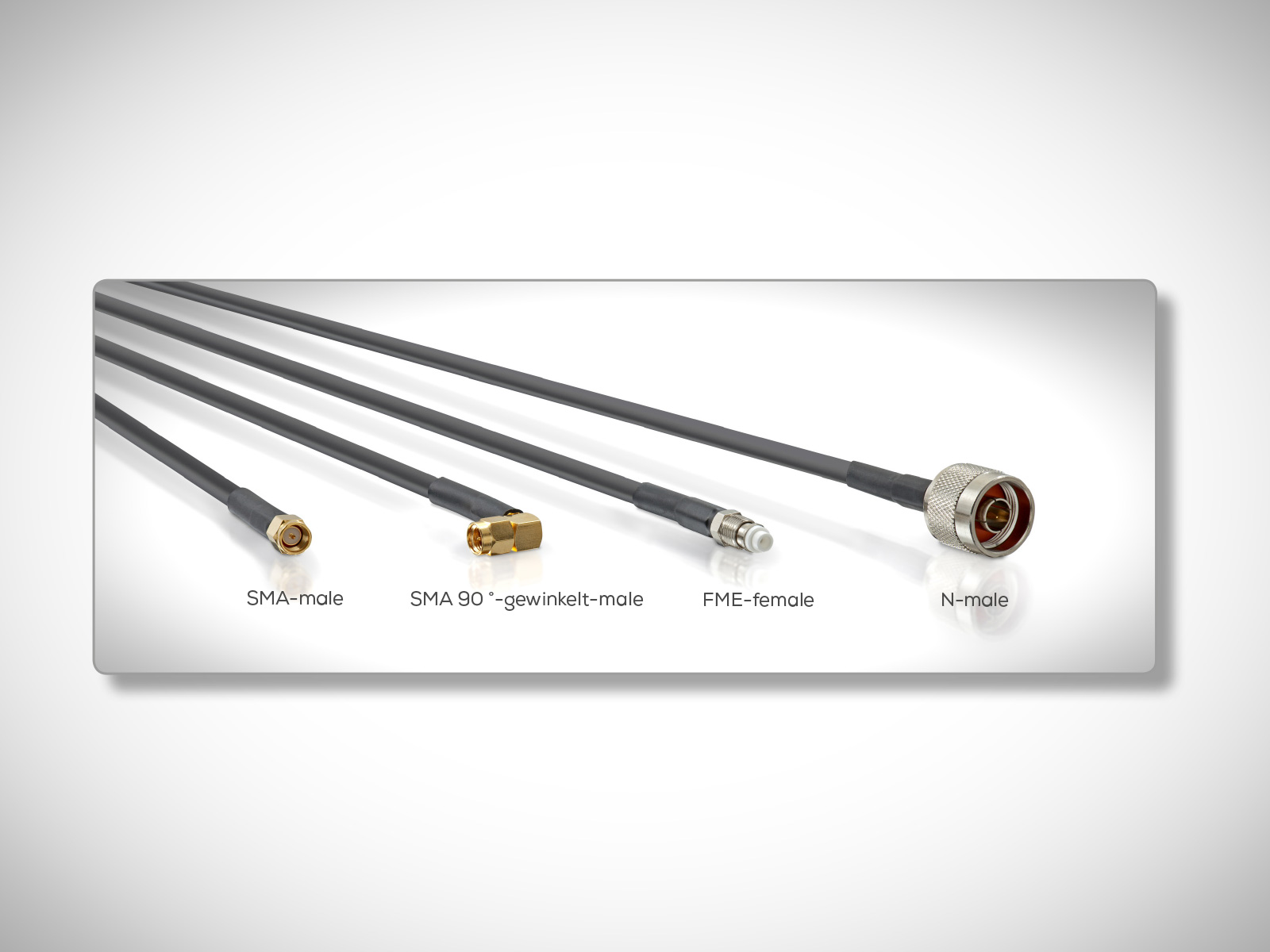

3.4 Antennenkabel
Das Antennenkabel sollte so kurz wie möglich gewählt werden, um die Dämpfung gering zu halten. Wenn durch ein längeres Antennenkabel allerdings eine deutlich bessere Antennenposition erreicht werden kann, empfiehlt es sich, ein längeres Antennenkabel zu verwenden. Allerdings raten wir davon ab, ein Antennenkabel zu verwenden, das eine Länge von 10 Meter überschreitet, da sich die Sendeleitung dann deutlich verringert.

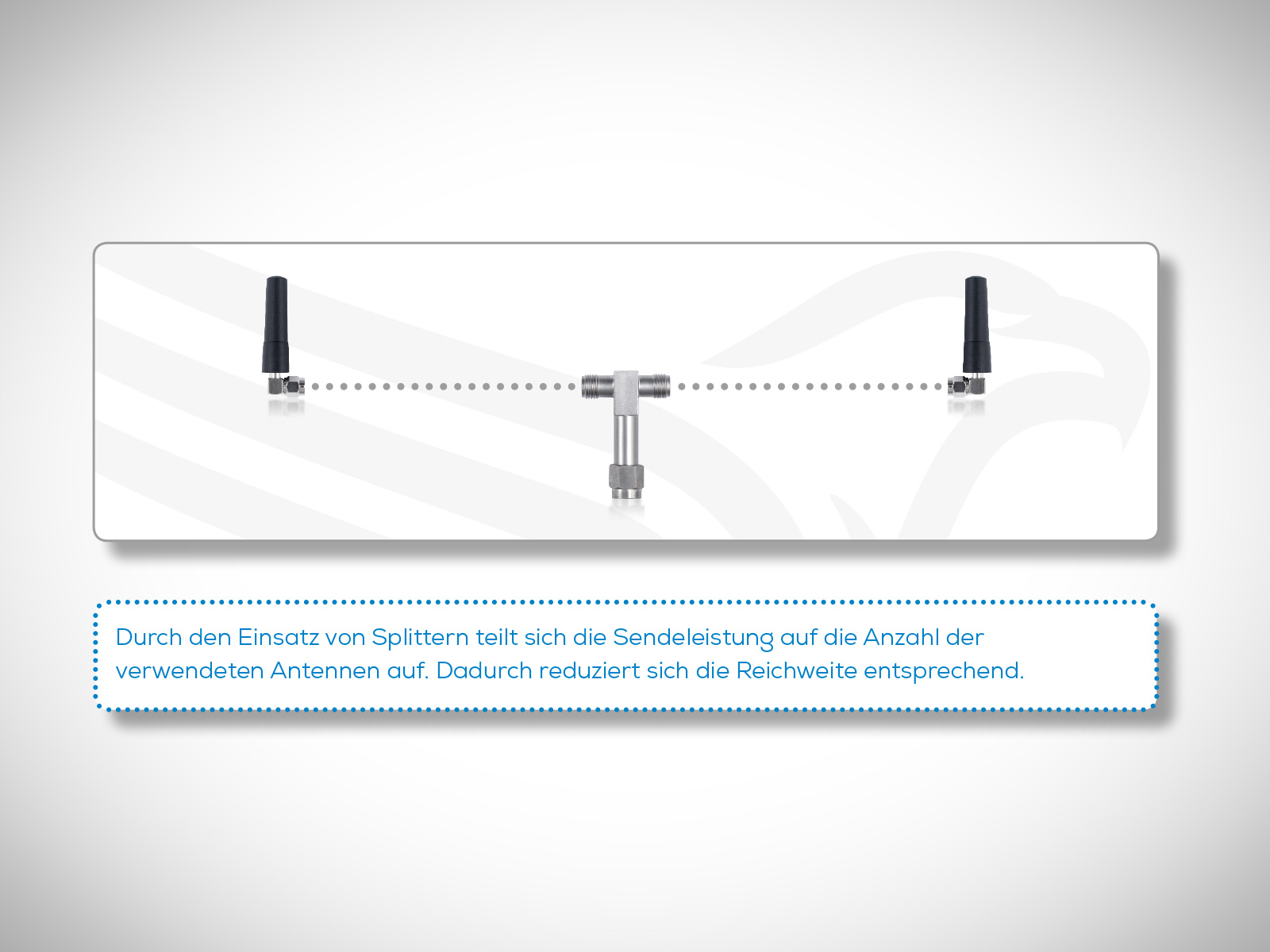

3.5 Antennensplitter
Antennensplitter bieten die Möglichkeit, mehrere Antennen parallel anzuschließen. Der Einsatz von Antennensplittern findet zum Beispiel Anwendung, wenn je eine Antenne im Außenbereich und eine Antenne im Innenbreich montiert wird, z.B. bei einem Einfahrtstor.

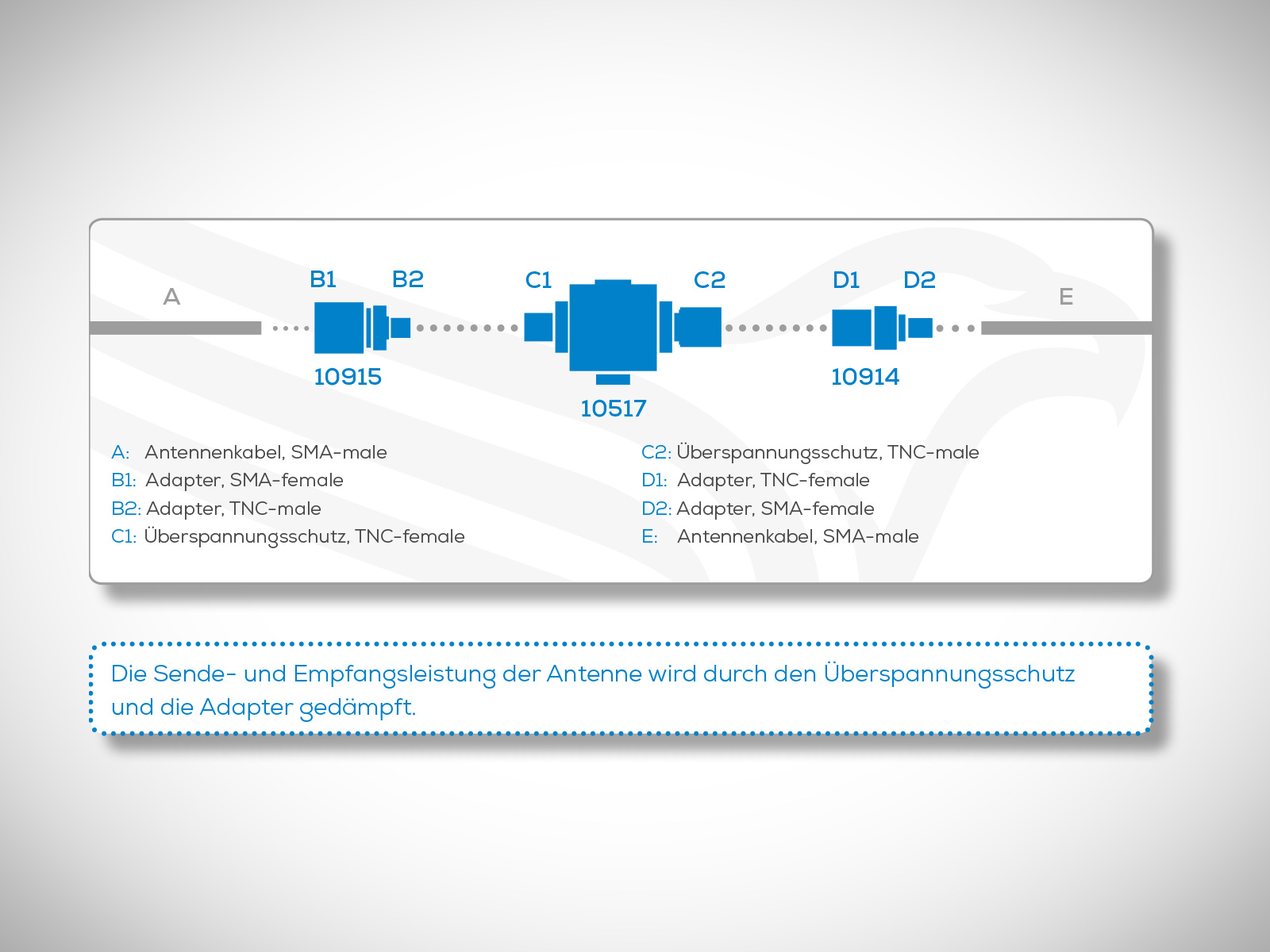

3.6 Überspannungsschutz bei der Antennen Installation

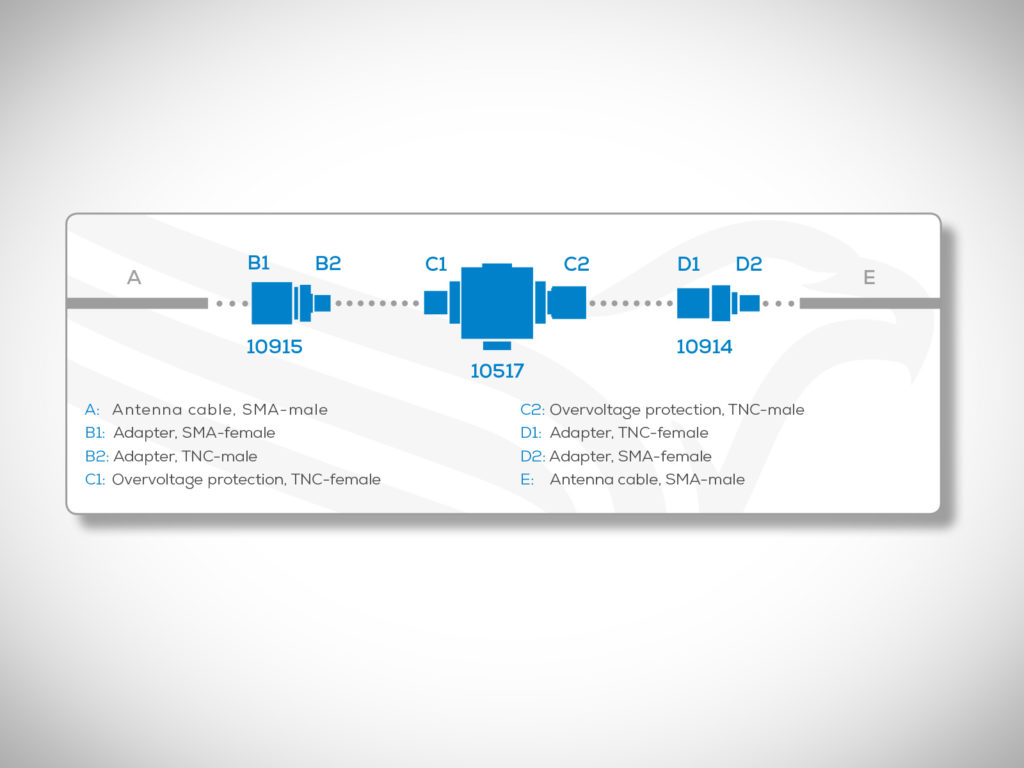

Der Überspannungsschutz wird in die Antennenleitung zwischen Funkgerät (DATAEAGLE) und Antenne eingefügt.
